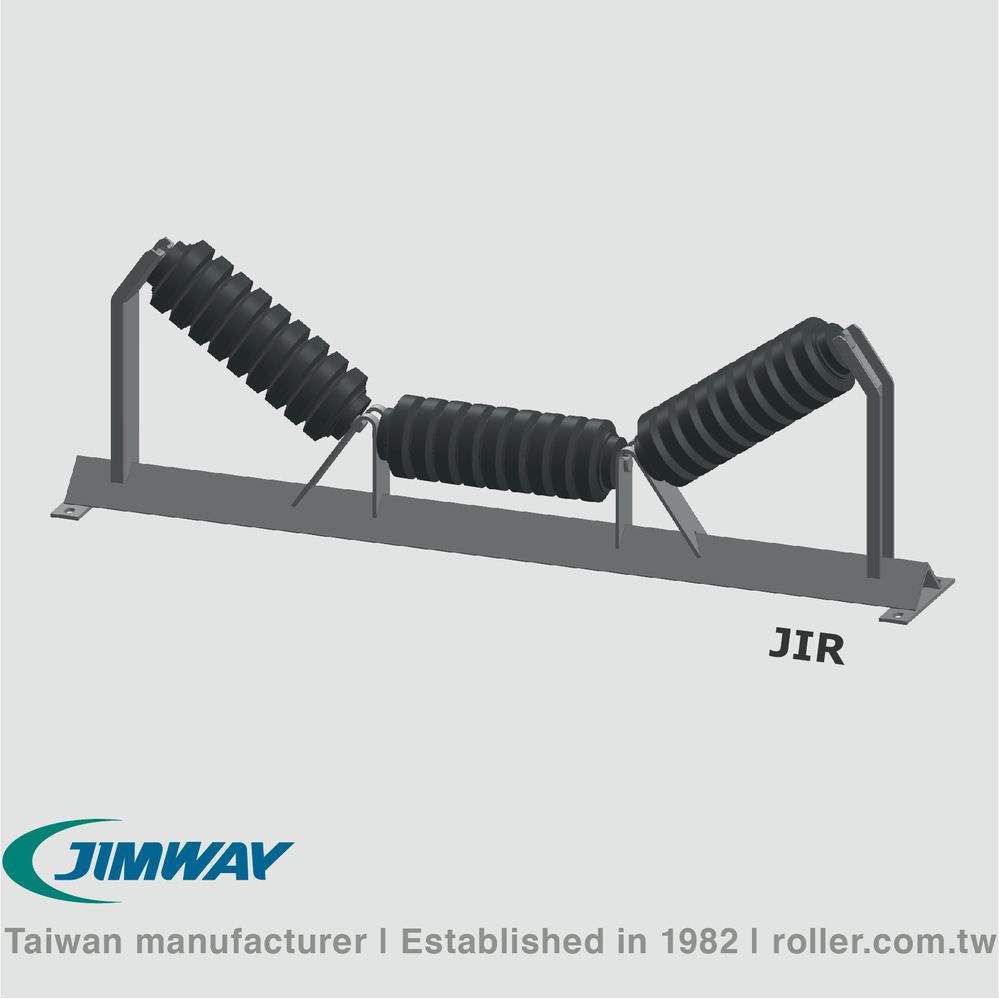

Impact Troughing Idler

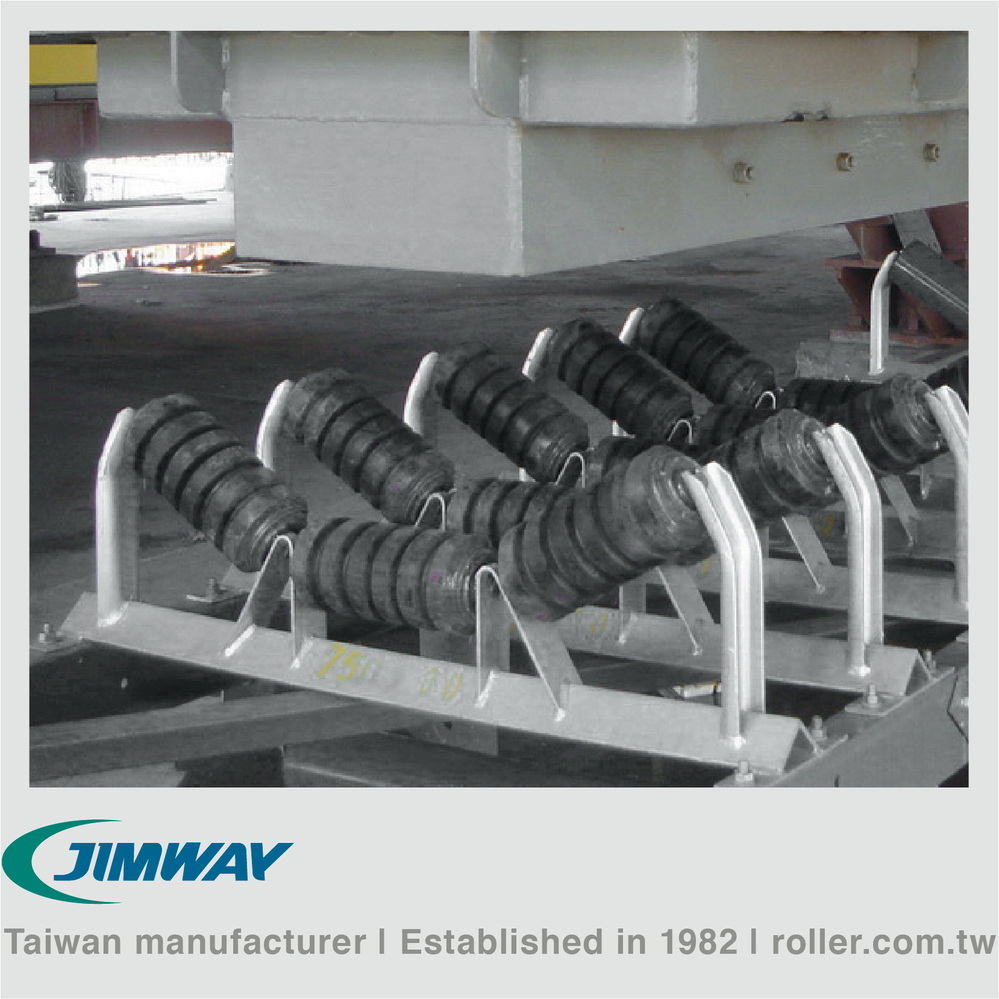

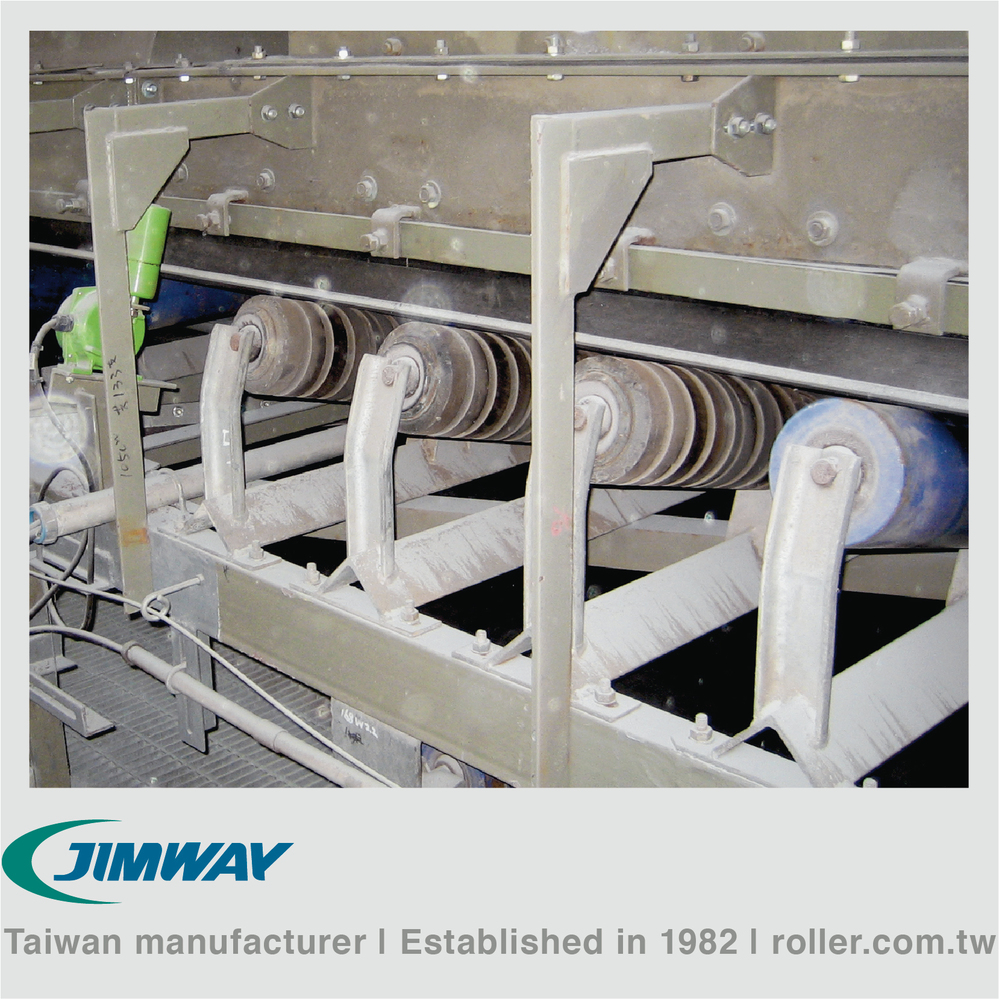

▪ Installed in the loading area
▪ Absorbing impact loads
▪ Protecting the belt and idlers
▪ Position: transfer loading zone
▪ Trough angles: 0°~45°
▪ Belt width: 400~2000mm [15.75"~78.74"]

Model : JIR

Specifications

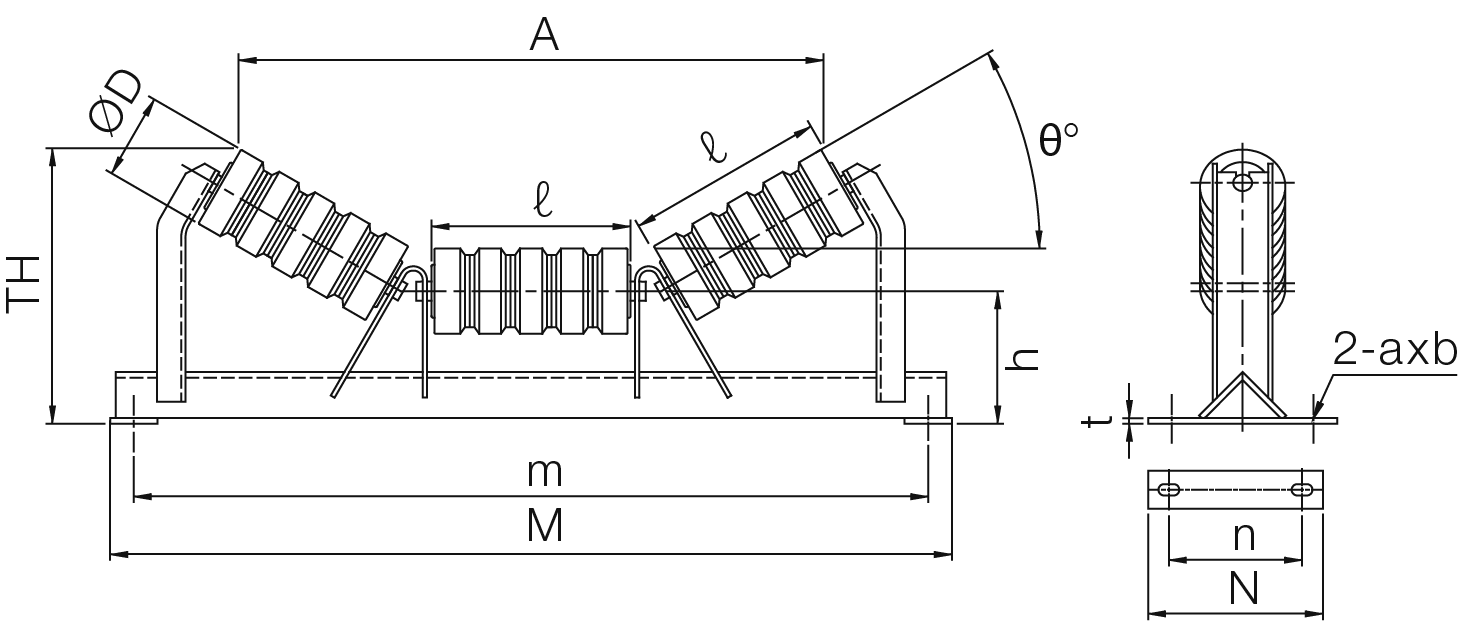

θ=30° θ=35° θ=40° θ=45° Unit:mm [in]

Model BW A TH A TH A TH A TH ØD ℓ m M n N h t axb

JIR-040·θ 400 [16] 444 248 420 259 406 261 376 278 90 145 640 690 140 190 125 4.5 15x25

JIR-045·θ 450 [18] 499 258 473 270 457 274 425 292 90 165 690 740 140 190 125 4.5 15x25

JIR-050·θ 500 [20] 539 266 512 279 494 284 461 302 90 180 740 790 140 190 125 4.5 15x25

JIR-060·θ 600 [24] 621 296 599 312 553 328 543 341 90 210 840 890 150 200 140 6.0 15x25

JIR-075·θ 750 [30] 759 344 729 364 695 381 657 398 115 265 1040 1090 160 210 150 6.0 15x25

JIR-090·θ 900 [36] 896 369 862 393 821 414 778 434 115 315 1190 1240 160 210 150 6.0 15x25

JIR-105·θ 1050 [42] 1040 439 1008 467 960 492 908 515 140 370 1340 1390 180 230 180 6.0 15x25

JIR-120·θ 1200 [48] 1176 464 1140 496 1086 524 1029 550 140 420 1490 1540 180 230 180 6.0 15x25

JIR-140·θ 1400 [54] 1382 585 1344 623 1281 657 1224 690 166 500 1730 1795 280 350 250 9.0 19x29

JIR-160·θ 1600 [63] 1601 625 1555 669 1483 708 1417 746 166 580 1930 1995 280 350 250 9.0 19x29

JIR-180·θ 1800 [72] 1792 690 1736 739 1678 786 1592 827 166 650 2220 2285 330 400 280 12.0 19x29

JIR-180A·θ 1800 [72] 1792 690 1736 739 1678 786 1592 827 200 650 2220 2285 330 400 263 12.0 19x29

JIR-200·θ 2000 [78] 2011 730 1947 784 1880 838 1785 884 166 730 2420 2485 330 400 280 12.0 19x29

JIR-200A·θ 2000 [78] 2011 730 1947 784 1880 838 1785 884 200 730 2420 2485 330 400 263 12.0 19x29

		θ=30°		θ=35°		θ=40°		θ=45°									Unit:mm [in]
Model	BW	A	TH	A	TH	A	TH	A	TH	ØD	ℓ	m	M	n	N	h	t	axb
JIR-040·θ	400 [16]	444	248	420	259	406	261	376	278	90	145	640	690	140	190	125	4.5	15x25
JIR-045·θ	450 [18]	499	258	473	270	457	274	425	292	90	165	690	740	140	190	125	4.5	15x25
JIR-050·θ	500 [20]	539	266	512	279	494	284	461	302	90	180	740	790	140	190	125	4.5	15x25
JIR-060·θ	600 [24]	621	296	599	312	553	328	543	341	90	210	840	890	150	200	140	6.0	15x25
JIR-075·θ	750 [30]	759	344	729	364	695	381	657	398	115	265	1040	1090	160	210	150	6.0	15x25
JIR-090·θ	900 [36]	896	369	862	393	821	414	778	434	115	315	1190	1240	160	210	150	6.0	15x25
JIR-105·θ	1050 [42]	1040	439	1008	467	960	492	908	515	140	370	1340	1390	180	230	180	6.0	15x25
JIR-120·θ	1200 [48]	1176	464	1140	496	1086	524	1029	550	140	420	1490	1540	180	230	180	6.0	15x25
JIR-140·θ	1400 [54]	1382	585	1344	623	1281	657	1224	690	166	500	1730	1795	280	350	250	9.0	19x29
JIR-160·θ	1600 [63]	1601	625	1555	669	1483	708	1417	746	166	580	1930	1995	280	350	250	9.0	19x29
JIR-180·θ	1800 [72]	1792	690	1736	739	1678	786	1592	827	166	650	2220	2285	330	400	280	12.0	19x29
JIR-180A·θ	1800 [72]	1792	690	1736	739	1678	786	1592	827	200	650	2220	2285	330	400	263	12.0	19x29
JIR-200·θ	2000 [78]	2011	730	1947	784	1880	838	1785	884	166	730	2420	2485	330	400	280	12.0	19x29
JIR-200A·θ	2000 [78]	2011	730	1947	784	1880	838	1785	884	200	730	2420	2485	330	400	263	12.0	19x29
