Disc Return Idler
▪ Wet/sticky material shedding
▪ High corrosion- and abrasion- resistance
▪ Reduction of clean-up cost
▪ Reduction of belt mistracking
▪ 3X steel roller lifetime
▪ Position : the return side
▪ Belt width: 400~2000mm [15.75"~78.74"]
▪ High corrosion- and abrasion- resistance
▪ Reduction of clean-up cost
▪ Reduction of belt mistracking
▪ 3X steel roller lifetime
▪ Position : the return side
▪ Belt width: 400~2000mm [15.75"~78.74"]

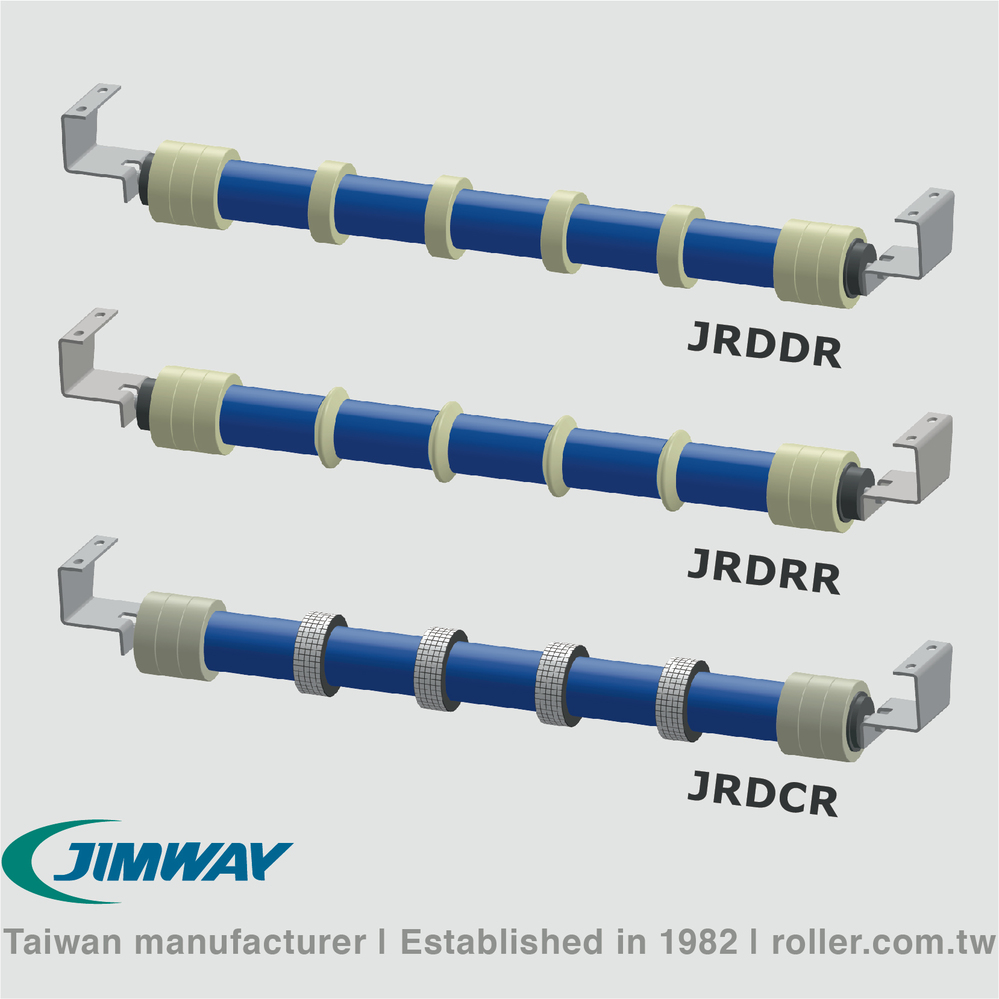

Model :
JRDDR/JRDRR/JRDCR

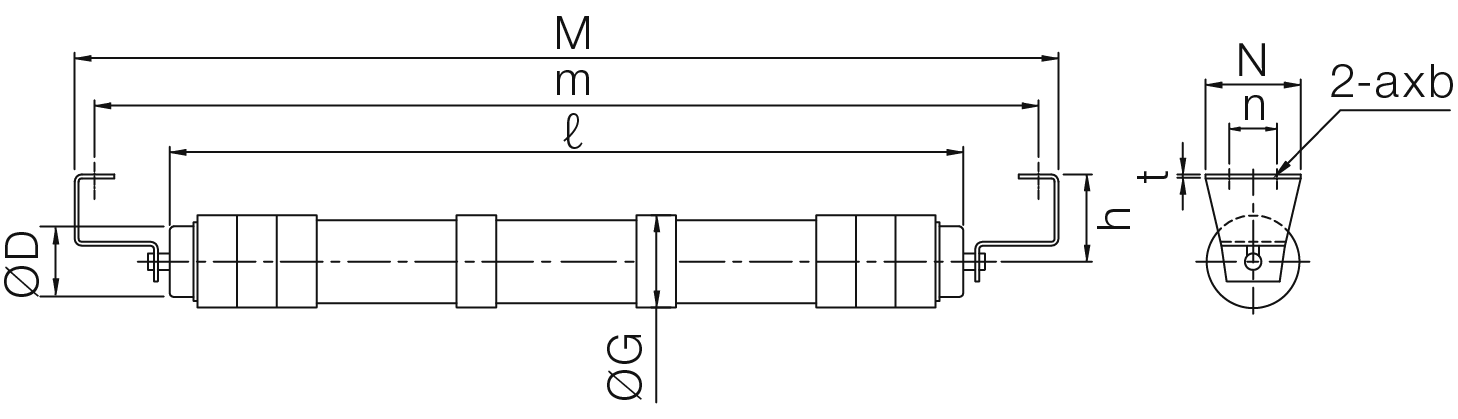

Unit:mm [in] | |||||||||||
Model | BW | ØD | ØG | ℓ | m | M | n | N | h | t | axb |
JR-040/-040A | 400 [16] | 60.5/ 89.1 | 90/115 | 460 | 640 | 700 | 60 | 120 | 110 | 4.5 | 15X25 |
JR-045/-045A | 450 [18] | 60.5/ 89.1 | 90/115 | 510 | 690 | 750 | 60 | 120 | 110 | 4.5 | 15X25 |
JR-050/-050A | 500 [20] | 60.5/ 89.1 | 90/115 | 560 | 740 | 800 | 60 | 120 | 110 | 4.5 | 15X25 |
JR-060/-060A | 600 [24] | 60.5/ 89.1 | 90/115 | 660 | 840 | 900 | 60 | 120 | 110 | 4.5 | 15X25 |
JR-075/-075A | 750 [30] | 89.1/114.3 | 115/135 | 850 | 1040 | 1100 | 60 | 120 | 110 | 4.5 | 15X25 |
JR-090/-090A | 900 [36] | 89.1/114.3 | 115/135 | 1000 | 1190 | 1250 | 60 | 120 | 110 | 4.5 | 15X25 |
JR-105/-105A | 1050 [42] | 89.1/139.8 | 140/160 | 1150 | 1340 | 1390 | 100 | 170 | 130 | 6.0 | 15X25 |
JR-120/-120A | 1200 [48] | 89.1/139.8 | 140/160 | 1300 | 1490 | 1540 | 100 | 170 | 130 | 6.0 | 15X25 |
JR-140/-140A | 1400 [54] | 114.3/165.2 | 166/195 | 1530 | 1730 | 1790 | 120 | 200 | 160 | 9.0 | 19X29 |
JR-160/-160A | 1600 [63] | 114.3/165.2 | 166/195 | 1730 | 1930 | 1990 | 120 | 200 | 160 | 9.0 | 19X29 |
JR-180/-180A | 1800 [72] | 114.3/165.2 | 166/195 | 2000 | 2220 | 2280 | 120 | 200 | 160 | 9.0 | 19X29 |
JR-200/-200A | 2000 [78] | 114.3/165.2 | 166/195 | 2200 | 2420 | 2480 | 120 | 200 | 160 | 9.0 | 19X29 |
